Sztaplarka desek SD 1500

sztaplarka-z-automatycznym-zaladunkiem-palet

Urządzenie zostało zaprojektowane do zautomatyzowanego układania desek w stosy na paletach bez stosowania przekładek. Przystosowane do współpracy z frezarką trzystronną obrabiającą deski przed sztaplowaniem.

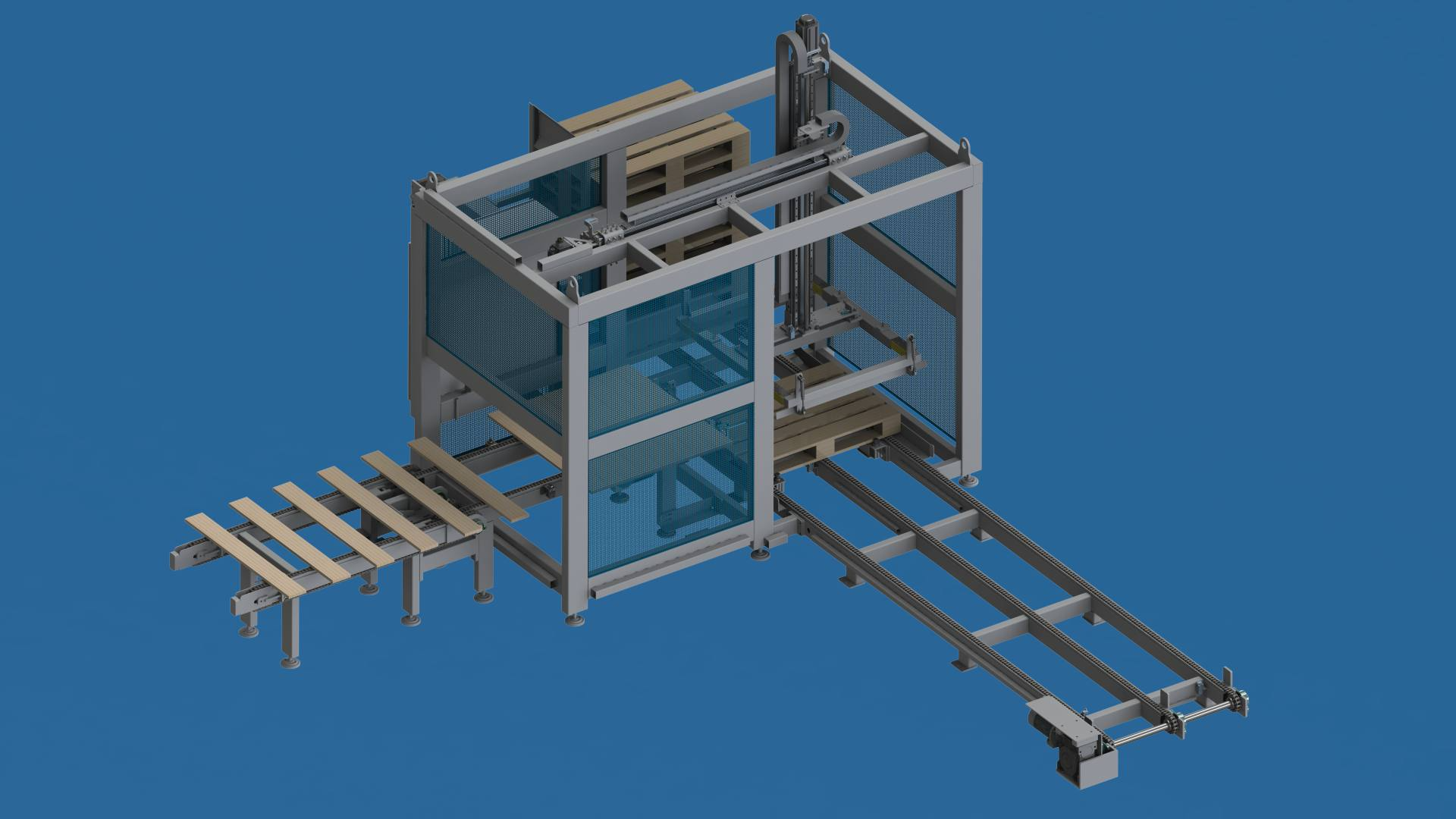

Linia składa się ze sztaplarki, podajnika desek, zasobnika na europalety oraz podajnika transportującego puste palety i odbierającego pełne. Pomieści on trzy w pełni załadowane stosy desek. Napęd ramienia sztaplarki realizowany jest poprzez prowadnice liniowe oraz śruby kulowe napędzane silnikami serwo. Zespół przenośnika wyposażony został w chwytaki transportujące deski z podajnika na paletę. Sztaplarka posiada centralny układ smarowania, skracając do minimum przestoje i prace serwisowe.

Maszyna pracuje w pełni bezobsługowo w trybie automatycznym realizując zadany program, który można modyfikować w zależności od grubości układanego materiału. Deski układane są na zakładkę, gdzie co druga warstwa przesunięta jest względem niższej co sprawia, że stos się nie przewraca i nie jest wymagane stosowanie przekładek. Wydajność linii uzależniona jest od szerokości i grubości desek. Materiał musi być prosty o jednakowej długości.

Specyfikacja

Gabaryty
Długość	5600 mm
Szerokość	7500 mm
Wysokość	3000 mm

Dane przyłączeniowe
Ciśnienie robocze [MPa]	0,55-0,65
Maks. ciśnienie wejściowe [MPa]	1,2
Sposób zasilania	przewody
Wymagana dokładność filtra [um]	12-20

Silniki
Moc silnika podajnika palet [kW]	2,2
Moc silnika podnoszenia palet [kW]	0,75
Moce silników podajnika desek [kW]	2 x 1,5
Serwonapęd pozycjonera w pionie [kW]	2,0
Serwonapęd pozycjonera w poziomie [kW]	1,0
Sprężone powietrze [bar]	6,0
Moc całkowita [kW]	9,0
